| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन |
| ब्रांड नाम: | JETEX |
| प्रमाणन: | ISO 9001:2015 Certification |
| मॉडल संख्या: | FP-200LM --- FP1400LM |
एक शीतल जल प्रशंसक कॉइल यूनिट एक कॉइल शीतलन प्रणाली का एक आवश्यक घटक है,उच्च शुद्धता वाले तांबे के ट्यूबों और एल्यूमीनियम शीतलन पंखों के माध्यम से ठंडा पानी या गर्म पानी के परिसंचरण के द्वारा कुशलतापूर्वक ठंडा या गर्म इनडोर स्थानों के लिए डिज़ाइन किया गयायह विशेष पंखे की कॉइल इकाई विभिन्न स्थापना आवश्यकताओं के अनुरूप तीन प्रकार के घुड़सवार - क्षैतिज, ऊर्ध्वाधर और छत घुड़सवार में उपलब्ध है।

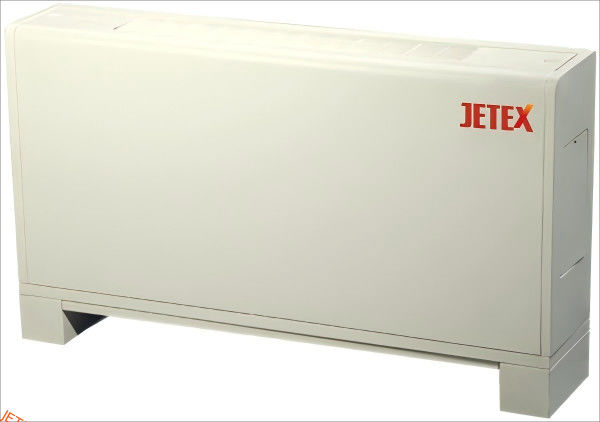

जेटेक्स ने बताया कि वर्टिकल प्रकार के एफसीयू में 2 श्रृंखलाएं होती हैं, साइड-विंड आउटलेट सीरीज और टॉप-विंड आउटलेट सीरीज। चित्र में टॉप-विंड आउटलेट श्रृंखला दिखाई गई है।
| मॉडल इटम |
FP-200 (FP-34) |
FP-300 (FP-51) |
एफपी-400 (FP-68) |
FP-500 (FP-85) |
FP-600 (FP-102) |
एफपी-800 (FP-136) |
FP-1000 (FP-170) |
FP-1200 (FP-204) |
FP-1400 (FP-238) |
|||||
मानक वायु मात्रा ((m3h) |
H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | ||||
| एम | 255 | 382 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | |||||
| L | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | |||||
| (W) शीतलन क्षमता | 1800 | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | |||||
| (W) हीटिंग क्षमता | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | |||||
| पीटीसी (वैकल्पिक) | शक्ति ((KW) | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.5 | 4.5 | 6.0 | 6.0 | ||||
| विद्युत धारा (A) | 6.8 | 9.1 | 11.4 | 13.7 | 13.7 | 20.5 | 20.5 | 27.3 | 27.3 | |||||
स्थैतिक दबाव ((पा) |
एस | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||||
| ई | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 | |||||
शोर का स्तर ((dB)) |
एस | ≤37 | ≤ 39 | ≤41 | ≤43 | ≤45 | ≤ 46 | ≤ 48 | ≤50 | ≤52 | ||||
| ई | ≤40 | ≤42 | ≤44 | ≤ 46 | ≤47 | ≤ 48 | ≤50 | ≤ 54 | ≤56 | |||||
कॉइल |
प्रकार | उच्च शुद्धता वाली तांबे की नली और एल्यूमीनियम शीतलन पंख | ||||||||||||
जल प्रवाह(1000 किलोग्राम/घंटा) |
0.34 | 0.50 | 0.66 | 0.81 | 0.96 | 1.28 | 1.61 | 1.92 | 2.18 | |||||
दबाव में गिरावट ((KPa) |
30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | |||||
| मैक्स वर्किंग प्रेस(एमपीए) | 1.6 | |||||||||||||
| मोटर |
पावर इनपुट | एस | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |||
| ई | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 250 | 300 | |||||
| मात्रा | 1 | 2 | ||||||||||||
पंखा |
प्रकार | डबल इनलेट सेंट्रीफ्यूगल वेंटिलेटर | ||||||||||||
| मात्रा | 1 | 2 | 3 | 4 | ||||||||||
नोट्स:
1प्रशीतन की स्थितिः DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; हीटिंग की स्थितिः DB=21°C, TW1=60°C, △TW=10°C।
2शीतलन और हीटिंग क्षमताएं उच्च गति पर मूल्य हैं। मध्यम वायु मात्रा में वे तालिका में मानों का लगभग 84% हैं; कम वायु मात्रा में, लगभग 74%।
3.कोइल 3 पंक्तियों वाली नली है, जिसका पंख का घनत्व 12 पंख प्रति इंच है। अन्य प्रकारों के लिए जैसे कि 2 पंक्तियों वाली नलियां, कृपया अलग से निर्दिष्ट करें।
4शोर के मानों को राष्ट्रीय मानक GB-T19232-2003 में प्रासंगिक आवश्यकताओं के अनुरूप परिस्थितियों में परीक्षण किया जाना चाहिए।
5इस उत्पाद की मोटर नाम प्लेट की शक्ति आउटपुट शक्ति है, जबकि ऊपर दी गई तालिका में दिखाई गई शक्ति मोटर इनपुट शक्ति है। कृपया ध्यान दें!
6उपरोक्त मॉडल संख्याओं में, कोष्ठक में अंक उच्च गति वाली हवा की मात्रा का प्रतिनिधित्व करते हैंः मात्रा ×10 m3/h। उदाहरणः FP-34 में 340 m3/h की हवा की मात्रा होती है।
एक्सपोजर वर्टिकल टाइप ((LM) यूनिट ((शीर्ष-हवा आउटलेट)
| शीर्ष-हवा आउटलेट | |||||
| मॉडल | आयाम | शुद्ध भार | |||
| ए | बी | किलो | |||
| FP-200LM | 825 | 430 | 22 | ||
| FP-300LM | 865 | 470 | 25 | ||
| FP-400LM | 1075 | 680 | 28 | ||
| FP-500LM | 1115 | 720 | 32 | ||
| FP-600LM | 1255 | 860 | 37 | ||
| FP-800LM | 1505 | 1090 | 43 | ||
| FP-1000LM | 1725 | 1310 | 47 | ||
| FP-1200LM | 1935 | 1520 | 53 | ||
| FP-1400LM | 2125 | 1710 | 58 | ||
फ्लोर स्टैंडिंग फैन कॉइल यूनिट्स से लेकर हीटर कॉइल वाले मॉडल तक, जेटेक्स रेंज विभिन्न हीटिंग और कूलिंग आवश्यकताओं को पूरा करती है।या होटल, इन इकाइयों में इष्टतम इनडोर आराम बनाए रखने के लिए लचीले समाधान प्रदान किए जाते हैं।
संक्षेप में, यह शीतल जल पंखे की कुंडली इकाई एक कुंडली शीतलन प्रणाली का एक बहुमुखी और विश्वसनीय घटक है, जो विभिन्न इनडोर स्थानों में कुशल तापमान नियंत्रण और आराम प्रदान करती है।
Q:इस पंखे की कॉइल यूनिट का ब्रांड नाम क्या है?
उत्तर: ब्रांड नाम जेटेक्स है।
प्रश्न: इस पंखे की कॉइल यूनिट का निर्माण कहाँ किया जाता है?
उत्तर: यह पंखे की कॉइल इकाई गुआंगज़ौ, चीन में निर्मित है।
प्रश्न: इस पंखे की कॉइल यूनिट के लिए उपलब्ध मॉडल नंबर क्या हैं?
उत्तर: उपलब्ध मॉडल संख्याएं FP-200, FP-400, FP-600, FP-800, FP-1000, और FP-1400 हैं।
प्रश्न: इन पंखे की कुंडल इकाइयों की शीतलन क्षमता क्या है?
उत्तरः शीतलन क्षमता मॉडल संख्या के आधार पर X BTU से Y BTU तक होती है।
प्रश्न: क्या ये फैन कॉइल इकाइयां आवासीय या वाणिज्यिक उपयोग के लिए उपयुक्त हैं?
उत्तर: ये पंखे के कॉइल दोनों आवासीय और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त हैं।
